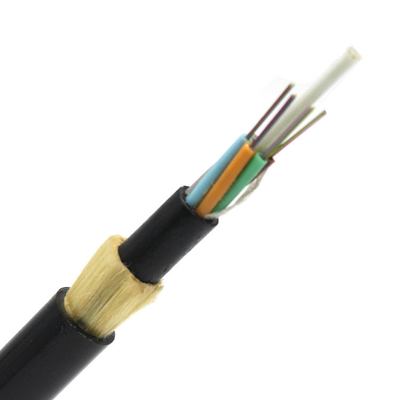

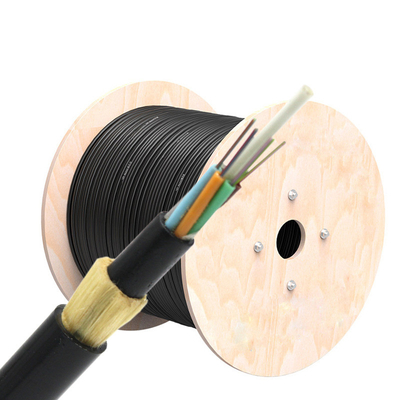

ADSS GYFTCY تمام دی الکتریک خود نگهدارنده کابل دو غلاف 4-144F مشکی PBT
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تعداد فیبرها | 4-144الیاف | شماره لوله | 1 ~ 12 |
|---|---|---|---|
| تعداد فیبر/لوله | 4-12 الیاف | قطر لوله شل | PBT: 2.0 میلی متر |
| قطر عضو قدرت FRP | 2.0 میلی متر | ضخامت غلاف داخلی | 1.0 میلی متر |
| بخش نخ آرامید | 2.0 میلی متر مربع | ضخامت قطر غلاف بیرون | 1.7 میلی متر |
| برجسته | کابل خود ساپورت ISO همه دی الکتریک,کابل خود نگهدارنده تمام دی الکتریک GYFTCY,پچ کابل فیبر نوری PBT |
||
توضیحات محصول
شرح:

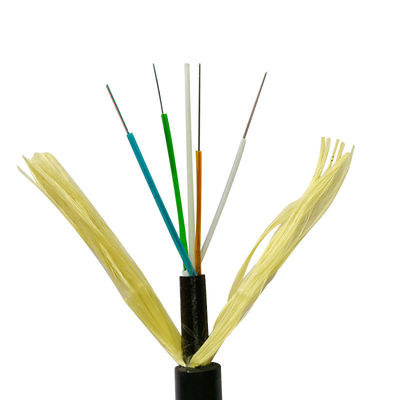

ساختار ADSS کابل های نوری ساختار پیچ خورده لوله شل را اتخاذ می کند.فیبرهای نوری 250 میکرونی در لوله شل ساخته شده از پلی استر با مدول بالا وارد می شوند و با اعضای تقویت کننده غیر فلزی (FRP) در اطراف مرکز کابل پر می شوند تا یک هسته گرد را تشکیل دهند.شکاف در هسته با پماد مسدود کننده آب پر شده است، دو لایه نخ آرامید برای تقویت نخ پیچیده شده است.شکاف در هسته با پماد مسدود کننده آب پر می شود و غلاف داخلی پلی اتیلن (PE) در خارج از هسته دو طرفه می شود.دو لایه نخ آرامید برای تقویت نخ پیچیده می شود.در نهایت، غلاف پلی اتیلن (PE) یا غلاف AT اکسترود می شود.
کابل خود تکیه گاه تمام دی الکتریک (4-144F) یک کابل غیر فلزی است که وزن خود را بدون استفاده از سیم های اتصال دهنده یا کابل های پیام رسان تحمل می کند و معمولاً در کاربردهای بالای سر در امتداد توزیع یا انتقال برق نصب می شود.
طول دهانه کابل از 100 متر تا 1500 متر است.
مشخصات مواد:
| فیبرها به حساب می آیند | 4-144الیاف |
| شماره لوله | 1 ~ 12 |
| تعداد فیبر/لوله | 4-12 الیاف |
| قطر لوله شل | PBT: 2.0 میلی متر |
| قطر عضو قدرت FRP | 2.0 میلی متر |
| ضخامت غلاف داخلی | 1.0 میلی متر |
| بخش نخ آرامید | 2.0 میلی متر مربع |
| ضخامت قطر غلاف بیرون | 1.7 میلی متر |
| قطر کابل (میلی متر) | زیر را ببینید |
| وزن کابل | زیر را ببینید |
| مواد لوله شل | PBT |
| ترکیب پرکننده (لوله) | ژله تیکسوتروپیک |
| مسدود کردن آب | مواد قابل تورم آب |
| بیرون غلاف | HDPE |
طول دهانه های مختلف مشخصات متفاوتی برای FRP، ضخامت قطر غلاف داخلی/خارجی دارد……..
رنگ استاندارد فیبر و لوله
کد رنگ لوله ها و الیاف جداگانه باید مطابق جدول زیر باشد:
| خیر | 1 | 2 | 3 | 4 | 5 | 6 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | سنگ لوح | سفید |
| خیر | 7 | 8 | 9 | 10 | 11 | 12 |
| رنگ | قرمز | مشکی | رنگ زرد | بنفش | رنگ صورتی | آبی |
پارامترهای فنی (4-144 هسته)
| موارد | قطر کابل | وزن خالص |
| 2 هسته تا 48 هسته | 12±0.5 میلی متر | 140 کیلوگرم در کیلومتر |
| 96 هسته | 13.5±0.5 میلی متر | 170 کیلوگرم در کیلومتر |
| 144 هسته | 0.5±16.0 میلی متر | 245 کیلوگرم در کیلومتر |
| محدوده دمای نصب | -15--+60 | |
| دمای عملیات و انتقال | -40-+70 | |
طول دهانه های مختلف OD متفاوتی خواهد داشت
ویژگی ها و مزایا
قطر کابل کوچک است، وزن سبک است، دهانه می تواند به 1500 متر برسد و بار اضافی به برج کم است.
استحکام کششی بالا، بیش از 90KN
ساختار غیر فلزی، عایق خوب، حفاظت در برابر صاعقه
نخ آرامید دارای تکنولوژی تولید عالی، نیروی یکنواخت، عملکرد عالی تنش-کرنش، مقاومت عالی در برابر گلوله و بهترین عملکرد ضد خوردگی الکتریکی است.
بدون ساخت و ساز خاموشی، خرابی خط برق بر انتقال عادی کابل نوری تأثیر نمی گذارد
شکل صاف، به طوری که کابل عملکرد آیرودینامیکی برتری دارد
ساختار کابل نوری تمام دی الکتریک برای نصب و نگهداری مناسب است: محدوده دمایی گسترده، ضریب انبساط خطی کوچک، نیازهای محیط سخت را برآورده می کند.
پارامترهای فنی فیبر نوری-SMF
| مورد | واحد | مشخصات |
| تضعیفی | دسی بل در کیلومتر |
1310nm≤0.4 ； 1550nm≤0.3 |
| پراکندگی | Ps/nm.کیلومتر |
1285~1330nm≤3.5، 1550nm≤18.0 |
| طول موج پراکندگی صفر | نیوتن متر | 1300 تا 1324 |
| شیب پراکندگی صفر | Ps/nm.کیلومتر | 0.095 ≤ |
| طول موج قطع فیبر | نیوتن متر | ≤1260 |
| قطر میدان حالت | ام | 0.5±9.2 |
| تمرکز میدان حالت | ام | ≤0.8 |
| قطر روکش | ام | 125±1.0 |
| روکش غیر دایره ای | % | ≤1.0 |
| خطای تمرکز روی پوشش/روکش | ام | ≤12.5 |
| قطر پوشش | ام | 10±245 |
| خمش، میرایی ناشی از وابستگی |
1550 نانومتر، 1 دور، قطر 32 میلی متر 100 روم، قطر 60 میلی متر |
≤0.5 دسی بل |
| آزمون اثبات | kpsi | ≥100 |
توصیه ITU G.657 دو دسته از کابل‌های فیبر غیرحساس خمشی تک حالته را مشخص می‌کند: G.657 A و G.657 B. سپس هر دسته (A و B) به دو زیر دسته تقسیم می‌شوند: G.657.A1، G.657.A2 و G.657.B1، G.657.B2.حداقل شعاع خمش فیبرهای G.657.A1 10 میلی متر، الیاف G.657.A2 و G.657.B1 7.5 میلی متر و الیاف G.657.B2 5 میلی متر است.در بین الیاف ITU-T G.657.A1 و ITU-T G.657.A2 کاملاً با الیاف ITU-T G.652.D مطابقت دارند.
پارامترهای فنی فیبر نوری-MMF
| مورد | واحد | مشخصات | |
| تضعیفی | دسی بل در کیلومتر | 850nm≤3.5 | |
| پهنای باند | مگاهرتز * کیلومتر | 50/125 میکرومتر | 62.5/125 میکرومتر |
| 850 نانومتر ≥200 | 850 نانومتر ≥160 | ||
| 1300nm≥200 | 1300nm≥200 | ||
| گام | دسی بل | ≤0.1 | |
| بی نظمی در طول فیبر و ناپیوستگی نقطه | دسی بل | ≤0.1 | |
| ضریب تفاضل پس پراکندگی | دسی بل در کیلومتر | 50/125 میکرومتر | 62.5/125 میکرومتر |
| ≤0.08 | ≤0.1 | ||
| قطر روکش | ام | 125±1.0 | |
| روکش غیر دایره ای | % | ≤1.0 | |
| خطای تمرکز روی پوشش/روکش | ام | ≤12.5 | |
| قطر پوشش | ام | 10±245 | |
| خمش، میرایی ناشی از وابستگی |
850 نانومتر، 1300 نانومتر 100 دور، قطر 75 میلی متر |
≤0.5 دسی بل | |
| آزمون اثبات | kpsi | ≥100 | |
انتقال داده های فنی
| نوع فیبر | تضعیفی |
OFL پهنای باند |
پهنای باند مودال موثر | 10 گیگابیت اترنت SX | حداقل شعاع خمش | |||
|
شرایط |
1310/1550 نانومتر | 850/1300 نانومتر |
850/1300n متر |
850 نانومتر |
850 نانومتر |
/ |
||
| معمول | بیشترین | معمول | بیشترین | |||||
| واحد | دسی بل در کیلومتر | دسی بل در کیلومتر | دسی بل در کیلومتر | دسی بل در کیلومتر | MHZ.km | MHZ.km | متر | میلی متر |
| G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
| 50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
| 62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
| OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BIF-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BIF-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
